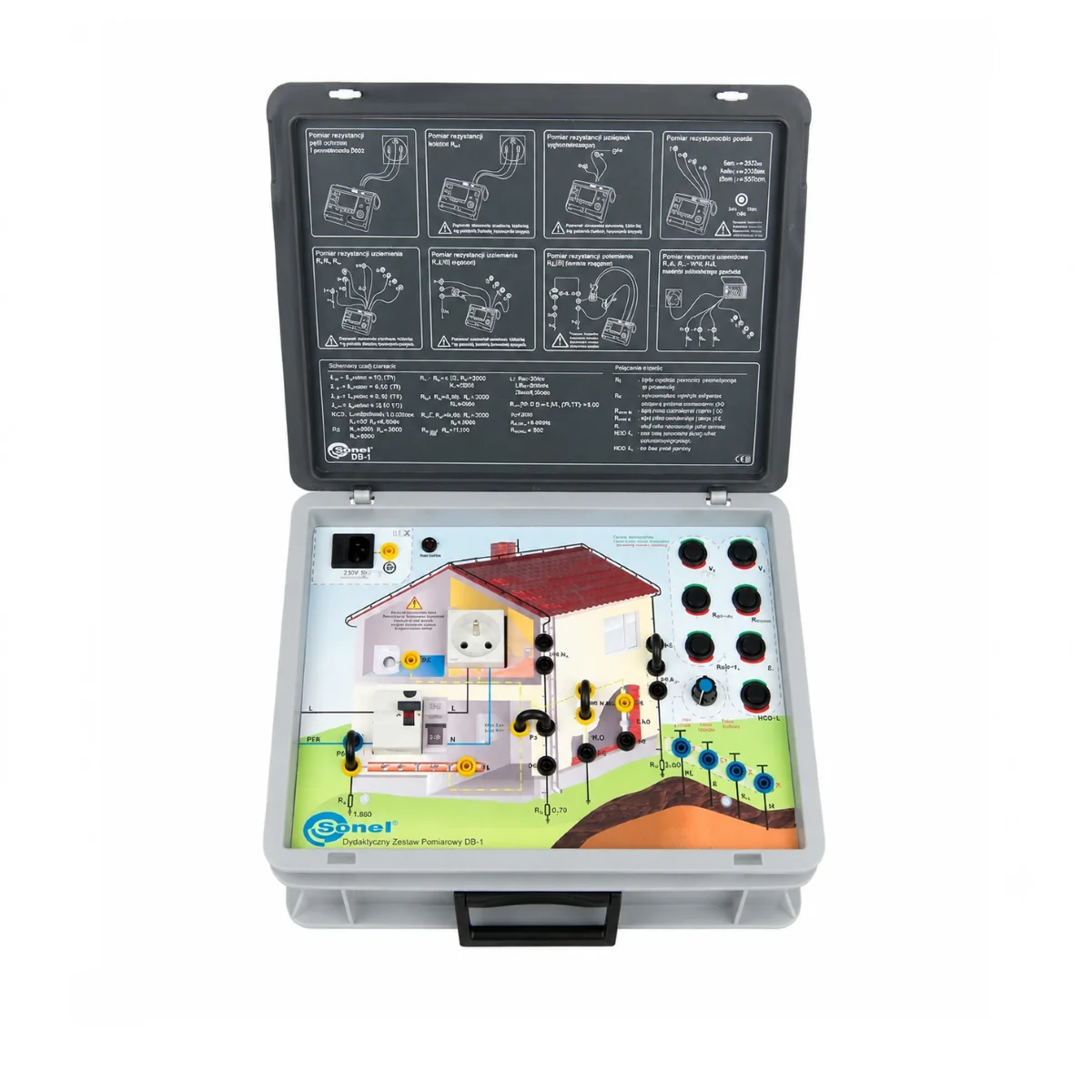

Tablero de Demostración SONEL DB-1

Descripción General del Producto

Sonel DB-1 – Tablero de Demostración para Entrenamiento en Mediciones Eléctricas

La tabla Sonel DB-1 permite la simulación de medidas eléctricas así como daños e irregularidades en circuitos. Permite la presentación de mediciones de impedancia de bucle, parámetros RCD, resistencia de aislamiento, continuidad de conexiones protectoras y compensatorias. Una característica única es la posibilidad de presentar mediciones de puesta a tierra utilizando métodos técnicos (3p, 4p), el método técnico con pinza, el método de dos pinzas, así como con un dispositivo de medición de bucle.

Para cada medición, se pueden simular diferentes condiciones de funcionamiento y mostrar errores e irregularidades típicas en instalaciones receptoras reales. El diseño de Sonel DB-1 permite su uso en cualquier lugar, siempre que esté alimentado con la tensión de 220…240 V. Todas las mediciones realizadas con DB-1 no interfieren de ninguna manera con la instalación a la que se conectará la tabla de demostración.

Sonel DB-1	Características
Permite demostrar mediciones de impedancia del bucle de cortocircuito.	Permite demostrar mediciones de parámetros de protecciones RCD.
Permite demostrar mediciones de resistencia de conexiones a tierra.	Permite demostrar mediciones de resistividad de los suelos.
Permite demostrar mediciones de continuidad de conexiones compensadoras.	Permite demostrar mediciones de resistencia de aislamiento.
Permite demostrar mediciones de tensión de la red de alimentación.	Permite la simulación de fallos comunes e irregularidades en la red receptora.
Alimentación: red, 220…240 V, 50/60 Hz.	Consumo de energía: ca. 15 mW.
Protección: 2 x T3 14 A 250 V o 2 x F 4 A 250 V.	Categoría de medición: II 300 V.
Protección de ingreso: IP40.	Temperatura de trabajo: 10…+40°C.

Especificaciones técnicas

Sonel DB-1 | Parámetros de Mediciones Demostrables

Medición	Descripción
Impedancia del bucle de cortocircuito	Medición del bucle de cortocircuito L-N mediante corrientes de impulsión de hasta 25 A y 60 ms. Medición del bucle de cortocircuito L-PE mediante corriente de hasta 20 mA.
Parámetros de las protecciones RCD (interruptor 30 mA)	Medición del tiempo de disparo del interruptor RCD. Medición de la corriente de disparo del interruptor RCD. Medición de la resistencia de la conexión a tierra. Medición de la tensión de contacto.
Resistividad de los suelos	Medición de la resistividad para tres tipos de suelos (31 Ωm, 295 Ωm y 5,9 kΩm).
Resistencia de las conexiones a tierra	Medición mediante método de 2 polos, de 3 polos, de 4 cables, de 3 polos con pinza, de dos pinzas, empleando un medidor para medir el bucle de cortocircuito.
Continuidad de conexiones	Medición de conexiones compensadoras y conexiones de partes disponibles.
Resistencia de aislamiento	Medición de aislamiento L-N, medición de aislamiento L-PE, medición de aislamiento N-PE.
Medición de tensión	Medición de tensiones en caja tomacorriente.

Sonel DB-1 | Simulación de Irregularidades

Irregularidad	Descripción
Continuidad sin interrupción	Del cable de conexión a tierra (RE)
Tensión segura excedida	Superación de la tensión segura durante la medición RCD (UB)
Corriente de disparo excedida	Corriente de disparo RCD admisible (IA) excedida
Tiempo de disparo excedido	Tiempo de disparo RCD admisible (tA) excedido
Resistencia de aislamiento baja (L-N)	Resistencia demasiado baja de aislamiento L-N (RISO(L-N))
Resistencia de aislamiento baja (L-PE)	Resistencia demasiado baja de aislamiento L-PE (RISO(L-PE))
Impedancia de bucle excesiva	Demasiada impedancia del bucle de cortocircuito (ZL)

Sonel DB-1 | Especificaciones Técnicas

Parámetro	Descripción
Tipo de RCD	30 mA tipo AC
Alimentación	Red, 220…240 V, 50/60 Hz
Consumo de energía	ca. 15 mW
Protección	2 x T3 14 A 250 V o 2 x F 4 A 250 V
Categoría de medición según EN 61010	II 300 V
Protección de ingreso	IP40
Tipo de aislación según EN 61010-1 y IEC 61557	Singular
Temperatura de trabajo	10…+40°C
Temperatura de almacenamiento	-20…+60°C
Humedad	20…80%
