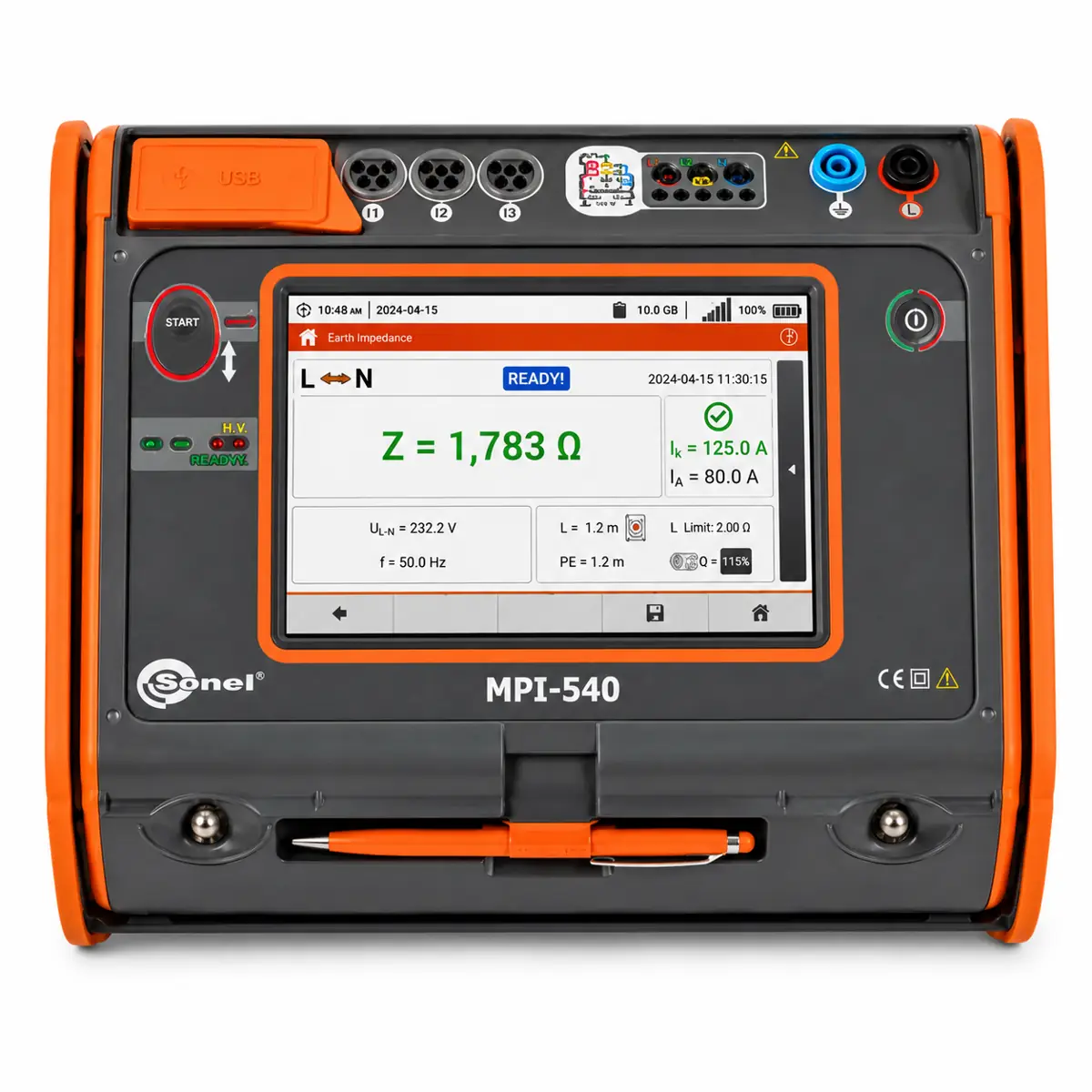

Comprobador multifuncional de parámetros Sonel MPI-540

Características generales

El medidor multifuncional de parámetros de instalación eléctrica Sonel MPI-540 está diseñado para verificar las instalaciones eléctricas domésticas e industriales. El dispositivo se utiliza para realizar mediciones que determinan el estado de seguridad de la instalación. Además, el usuario puede registrar los parámetros de las redes eléctricas ubicadas en estas instalaciones.

Esto permite el control de la calidad de electricidad y la medición de parámetros de protección contra descargas eléctricas con un dispositivo universal. Las mediciones pueden ser bastante automatizadas gracias a la función de ensayo de los interruptores diferenciales en modo Auto y las secuencias de medición preprogramadas por el fabricante (autotest) que también se pueden ampliar con secuencias propias.

Las mediciones automáticas de la resistencia de aislamiento de cables de 3, 4 y 5 hilos son posibles gracias al adaptador AUTO ISO-1000C.

Más información

Mucho más que un medidor multifuncional

  • El panel táctil de 7″ más grande del mercado – extraordinaria ergonomía y sencillez de manejo
  • Tarjeta microSD extraíble – aumento sencillo de la capacidad de la memoria
  • Batería de Li-Ion – funcionamiento más prolongado del medidor
  • Registrador trifásico de los parámetros de redes de energía eléctrica – diagnóstico básico de la calidad de la alimentación
  • Lectura de los datos actuales de los parámetros de la red – evaluación inmediata del dispositivo estudiado
  • Parámetros medidos en la clase S de la norma EN 61000-4-30 – gran precisión de las mediciones
  • Calculadora de pérdidas de energía – diagnóstico rápido de potenciales ahorros
  • Medición de todos los parámetros de la protección contra descargas eléctricas – un instrumento en lugar de varios
  • Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) – ahorro de tiempo
  • Autotest – posibilidad de realizar mediciones automáticas en una secuencia – simplificación de las mediciones
  • Ruta rápida de las mediciones al informe – ahorro de tiempo

Características El medidor tiene una funcionalidad superior a la media. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena. MPI-540 puede registrar los parámetros de redes de energía eléctrica 50/60 Hz en la clase S de la norma EN 61000-4-30:

  • Tensiones L1, L2, L3 – valores medios en un rango hasta 500 V
  • Corrientes L1, L2, L3 – valores medios, medición de la intensidad en un rango hasta 3 kA (en función de las pinzas de corriente utilizadas)
  • Frecuencia en el rango 40 Hz – 70 Hz
  • Potencia activa (P), reactiva (Q), aparente (S)
  • Factor de potencia (PF), cosφ, tgφ
  • Armónicos (hasta el 40 en tensión e intensidad)
  • Distorsión armónica total THD para corriente y tensión
  • Registro de eventos de corriente y tensión
  • Flujo de energía – 4 cuadrantes

MPI-540 se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas:

  • Impedancia del bucle de defecto (también en circuitos con interruptores RCD)
  • Parámetros de los interruptores RCD tipo AC, A y B
  • Resistencia de aislamiento
  • Resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo)
  • Continuidad de las conexiones de protección y equipotenciales
  • Medición de la iluminación
  • Test de secuencia de fases
  • Test de sentido de giro de un motor
Categories: , Tag: Marca:

Descripción General del Producto

Medidor multifuncional Sonel MPI-540: mucho más que un medidor multifuncional, con registrador trifásico y pantalla táctil de 7″

El medidor multifuncional de parámetros de instalación eléctrica Sonel MPI-540 está diseñado para verificar las instalaciones eléctricas domésticas e industriales. Esta herramienta profesional se utiliza para realizar mediciones que determinan el estado de seguridad de la instalación. Además, el usuario puede registrar los parámetros de las redes eléctricas ubicadas en estas instalaciones, lo que permite el control de la calidad de electricidad y la medición de parámetros de protección contra descargas eléctricas con un dispositivo universal. Los parámetros se miden en la clase S de la norma EN 61000-4-30, garantizando una gran precisión.

Las mediciones pueden ser bastante automatizadas gracias a la función de ensayo de los interruptores diferenciales en modo Auto y las secuencias de medición preprogramadas por el fabricante (autotest) que también se pueden ampliar con secuencias propias. Las mediciones automáticas de la resistencia de aislamiento de cables de 3, 4 y 5 hilos son posibles gracias al adaptador AUTO ISO-1000C. El dispositivo cuenta con el panel táctil de 7″ más grande del mercado, tarjeta microSD extraíble, batería de Li-Ion, calculadora de pérdidas de energía y registro de eventos de corriente y tensión con flujo de energía en 4 cuadrantes.

Capacidades

  • El registrador trifásico de parámetros de redes eléctricas en clase S según EN 61000-4-30 permite el diagnóstico básico de la calidad de la alimentación,
  • La lectura de datos actuales en modo EN VIVO muestra diagramas de formas de oscilación (osciloscopio), diagramas de tensión e intensidad en función del tiempo, diagrama fasorial, tabla de parámetros y diagrama de armónicos,
  • La calculadora de pérdidas de energía permite un diagnóstico rápido de potenciales ahorros,
  • El registro de eventos de corriente y tensión con flujo de energía en 4 cuadrantes proporciona un análisis completo de la red,
  • Las autopruebas programables permiten realizar mediciones automáticas en secuencias libremente configurables,
  • La rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) supone un importante ahorro de tiempo,
  • Cuatro métodos de medición de resistencia de puesta a tierra más medición de resistividad del suelo,
  • La medición de intensidad de iluminación, test de secuencia de fases y test de sentido de giro de motor completan las capacidades,
  • El panel táctil LCD TFT de 7″ con lápiz incluido permite trabajar con guantes dieléctricos.

Características principales

  • Registrador trifásico de parámetros de red 50/60 Hz en clase S (EN 61000-4-30).
  • Medición de todos los parámetros de protección contra descargas eléctricas.
  • Resistencia de aislamiento con tensiones: 50 V, 100 V, 250 V, 500 V, 1000 V.
  • Resistencia de puesta a tierra: 4 métodos más resistividad del suelo.
  • Parámetros de RCD tipo AC, A y B con modo Auto y autopruebas.
  • Calculadora de pérdidas de energía y registro de eventos.
  • Pantalla táctil de 7″, batería de Li-Ion y tarjeta microSD extraíble.

Especificaciones técnicas

Especificaciones – parámetros instalación eléctrica
Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω según IEC 61557 0,000 Ω…1999,9 Ω desde 0,01 Ω ±(5% v.m. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms desde ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,3 mA…1000 mA 3,3 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3- y 4-cables desde 0,50 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ desde 0,01 Ω desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm desde 0,1 Ωm Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…4,99 GΩ según IEC 61557-2 0 kΩ…9,99 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia con corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx desde 0,001 lx desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc desde 0,001 fc desde ±(2% v.m. + 5 dígitos)
Orden de las fases
Indicación de la secuencia de fases conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)
Especificaciones – registrador trifásico
Parámetro Rango de medición Máx. resolución Precisión
Tensión alterna (TRMS) 0,0…500 V 0,01% Unom ±0,5% Unom
Corriente alterna (TRMS) en función de las pinzas* 0,01% Inom ±2% v.m. para v.m. ≥ 10% Inom, ±2% Inom para v.m. < 10% Inom (el error no incluye el error de las pinzas)
Frecuencia 40,00…70,00 Hz 0,01 Hz ±0,05 Hz
Potencia activa, reactiva, aparente y de distorsión en función de la configuración (transductores, pinzas) 4 cifras significativas en función de la configuración (transductores, pinzas)
Energía activa, reactiva y aparente en función de la configuración (transductores, pinzas) 4 cifras significativas como el error de potencia
cosφ y factor de potencia (PF) 0,00…1,00 0,01 ±0,03
Armónicos
Tensión igual que para la tensión alterna True RMS igual que para la tensión alterna True RMS ±5% v.m. para v.m. ≥ 3% Unom, ±0,15% Unom para v.m. < 3% Unom
Corriente igual que para la corriente alterna True RMS igual que para la corriente alterna True RMS ±5% v.m. para v.m. ≥ 10% Inom, ±0,5% Inom para v.m < 10% Inom
THD
Tensión 0,0…100,0% (del valor RMS) 0,1% ±5%
Corriente 0,0…100,0% (del valor RMS) 0,1% ±5%
Asimetría 0,0…10,0% 0,1% ±0,15% (error absoluto)



“v.m.” – valor medido. El instrumento está previsto para trabajar en las redes de frecuencia nominal 50/60 Hz, de tensiones nominales: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, de corriente continua. Circuitos soportados: monofásico, bifásico con N común, trifásico en estrella y sin conductor N, trifásico en triángulo.
