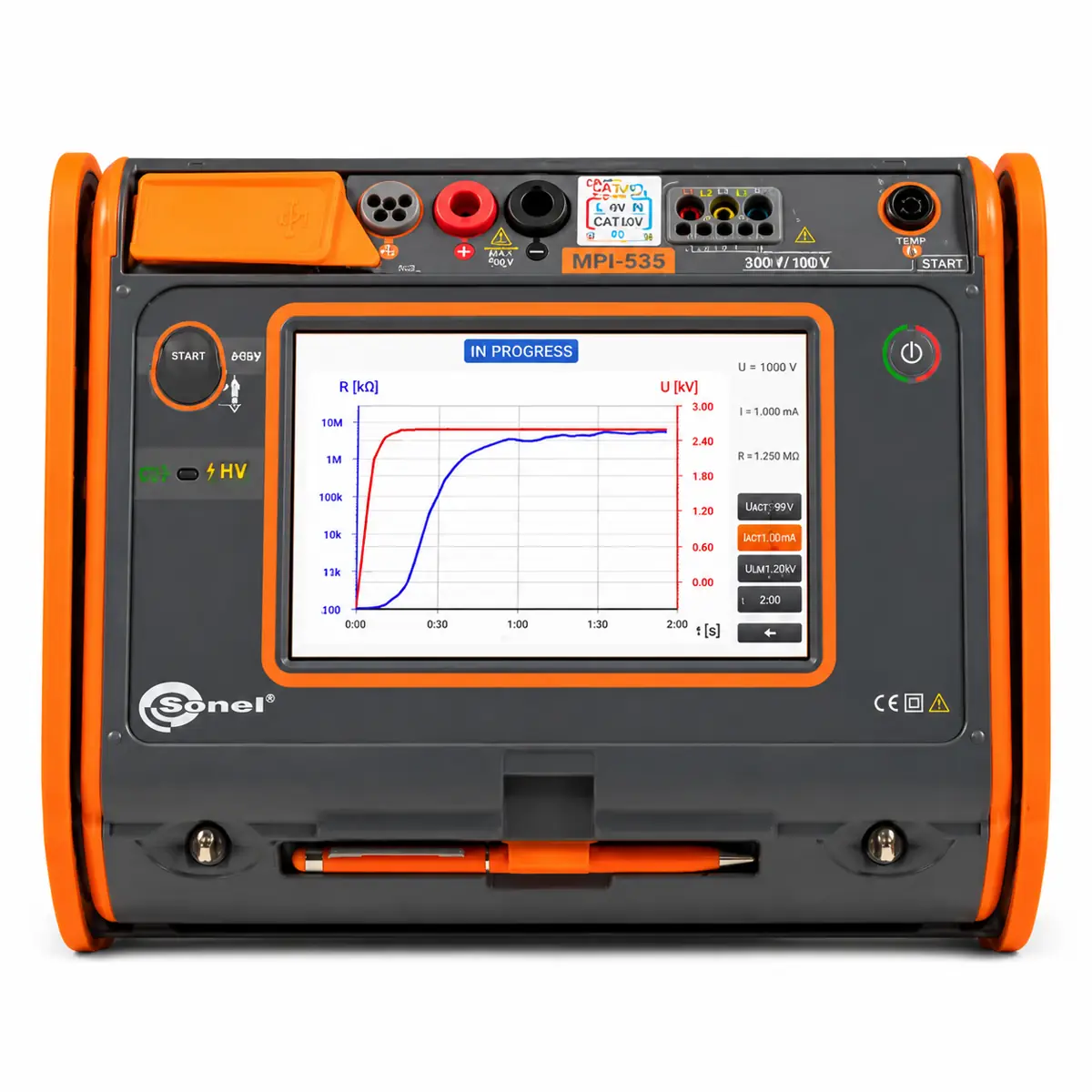

Comprobador multifuncional de parámetros Sonel MPI-536

Características generales

El medidor Sonel MPI-536 está diseñado para verificar instalaciones eléctricas domésticas e industriales. Las medidas que se pueden realizar, utilizando el dispositivo, proporcionan los resultados que determinan la seguridad de la instalación. El instrumento permite realizar un conjunto de medidas de los parámetros de protección contra descargas eléctricas utilizando un único dispositivo universal.

En cuanto al control de la resistencia de aislamiento, MPI-536 tiene posibilidades muy amplias: su tensión máxima de medición es de hasta 2500 V. Los diagnósticos del aislamiento están respaldados por gráficos R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), disponibles tanto después como durante la medición. Además, el dispositivo calcula los coeficientes de absorción PI, DAR, AB1, AB2 y los coeficientes de temperatura k20, k40.

La importante automatización de las mediciones del medidor permite probar el funcionamiento de los disyuntores diferenciales en el modo Auto, así como en secuencias de medición preprogramadas (las llamadas autopruebas), que también se pueden ampliar con secuencias propias.

Más información

Especialista en resistencia de aislamiento

  • Medición de la resistencia de aislamiento con la tensión de 2,5 kV
  • Visualización de RISO en forma de gráfico
  • El panel táctil de 7″ más grande del mercado – extraordinaria ergonomía y sencillez de manejo
  • Tarjeta microSD extraíble – aumento sencillo de la capacidad de la memoria
  • Batería de ion litio – funcionamiento más prolongado del medidor
  • Medición de todos los parámetros de la protección contra descargas eléctricas – un instrumento en lugar de varios
  • Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) – ahorro de tiempo
  • Autotest – posibilidad de realizar mediciones automáticas en una secuencia – simplificación de las mediciones
  • Ruta rápida de las mediciones al informe – ahorro de tiempo

Características El medidor se caracteriza por numerosas funciones. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena. Se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:

  • Impedancia del bucle de defecto (también en circuitos con interruptores RCD)
  • Parámetros de los interruptores RCD tipo AC, A y B
  • Resistencia de aislamiento con tensión de hasta 2500 V
  • Resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo)
  • Continuidad de las conexiones de protección y equipotenciales
  • Medición de la iluminación
  • Test de secuencia de fases
  • Test de sentido de giro de un motor
Categories: , Tag: Marca:

Descripción General del Producto

Medidor multifuncional Sonel MPI-536: especialista en resistencia de aislamiento con tensión de hasta 2500 V y pantalla táctil de 7″

El medidor Sonel MPI-536 está diseñado para verificar instalaciones eléctricas domésticas e industriales. Las medidas que se pueden realizar utilizando el dispositivo proporcionan los resultados que determinan la seguridad de la instalación. Esta herramienta profesional permite realizar un conjunto de medidas de los parámetros de protección contra descargas eléctricas utilizando un único dispositivo universal. En cuanto al control de la resistencia de aislamiento, MPI-536 tiene posibilidades muy amplias: su tensión máxima de medición es de hasta 2500 V, con diagnósticos respaldados por gráficos R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), disponibles tanto después como durante la medición.

El dispositivo calcula los coeficientes de absorción PI, DAR, AB1, AB2 y los coeficientes de temperatura k20, k40. Además, permite la medición automática de la resistencia de aislamiento de cables de 3, 4 o 5 hilos con el adaptador AutoISO-2500 opcional. La importante automatización de las mediciones del medidor permite probar el funcionamiento de los disyuntores diferenciales en el modo Auto, así como en secuencias de medición preprogramadas (las llamadas autopruebas), que también se pueden ampliar con secuencias propias. Cuenta con el panel táctil de 7″ más grande del mercado, tarjeta microSD extraíble, batería de ion litio y múltiples interfaces de comunicación (USB, Bluetooth, Wi-Fi).

Capacidades

  • La medición de resistencia de aislamiento con tensión de hasta 2500 V y visualización de RISO en forma de gráfico convierten a este medidor en un especialista en diagnósticos de aislamiento,
  • Los gráficos R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U) disponibles durante y después de la medición permiten un análisis completo del comportamiento del aislamiento,
  • El cálculo de coeficientes de absorción PI, DAR, AB1, AB2 y coeficientes de temperatura k20, k40 respalda los diagnósticos avanzados,
  • El panel táctil LCD TFT de 7″ (resolución 800×480 píxeles) con lápiz incluido permite trabajar con guantes dieléctricos y ofrece la mejor visibilidad del mercado,
  • Las autopruebas programables permiten realizar mediciones automáticas en secuencias libremente configurables, simplificando las mediciones rutinarias,
  • La rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) supone un importante ahorro de tiempo,
  • Cuatro métodos de medición de resistencia de puesta a tierra más medición de resistividad del suelo,
  • La medición de intensidad de iluminación en lux y pie-candela, test de secuencia de fases y test de sentido de giro de motor completan las capacidades del equipo,
  • La tarjeta microSD extraíble, batería de ion litio y múltiples interfaces de comunicación garantizan versatilidad y autonomía.

Características principales

  • Medición de resistencia de aislamiento con tensiones: 10 V, 50 V, 100 V, 250 V, 500 V, 1000 V, 1500 V y 2500 V.
  • Visualización gráfica de RISO y cálculo de coeficientes PI, DAR, AB1, AB2, k20, k40.
  • Medición de impedancia del bucle de defecto en circuitos con y sin RCD (medición rápida).
  • Parámetros de los interruptores RCD tipo AC, A y B, con modo Auto y autopruebas.
  • Resistencia de puesta a tierra: 4 métodos más resistividad del suelo.
  • Continuidad, iluminación, secuencia de fases y sentido de giro de motor.
  • Pantalla táctil de 7″, batería de ion litio, tarjeta microSD extraíble y adaptador AutoISO-2500 opcional.

Especificaciones técnicas

Funciones de medición
Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω según IEC 61557 0,000 Ω…1999,9 Ω desde 0,01 Ω ±(5% v.m. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms desde ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,3 mA…1000 mA 3,3 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3- y 4-cables desde 0,50 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ desde 0,01 Ω desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm desde 0,1 Ωm Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 10 V 10 kΩ…9,99 MΩ según IEC 61557-2 0 kΩ…9,99 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…3,00 GΩ según IEC 61557-2 0 kΩ…3,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1500 V 1500 kΩ…5,00 GΩ según IEC 61557-2 0 kΩ…5,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 2500 V 2500 kΩ…9,99 GΩ según IEC 61557-2 0 kΩ…9,99 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia con corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx desde 0,001 lx desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc desde 0,001 fc desde ±(2% v.m. + 5 dígitos)
Orden de las fases
Indicación de la secuencia de fases conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)



“v.m.” – valor medido.
