Descripción General del Producto

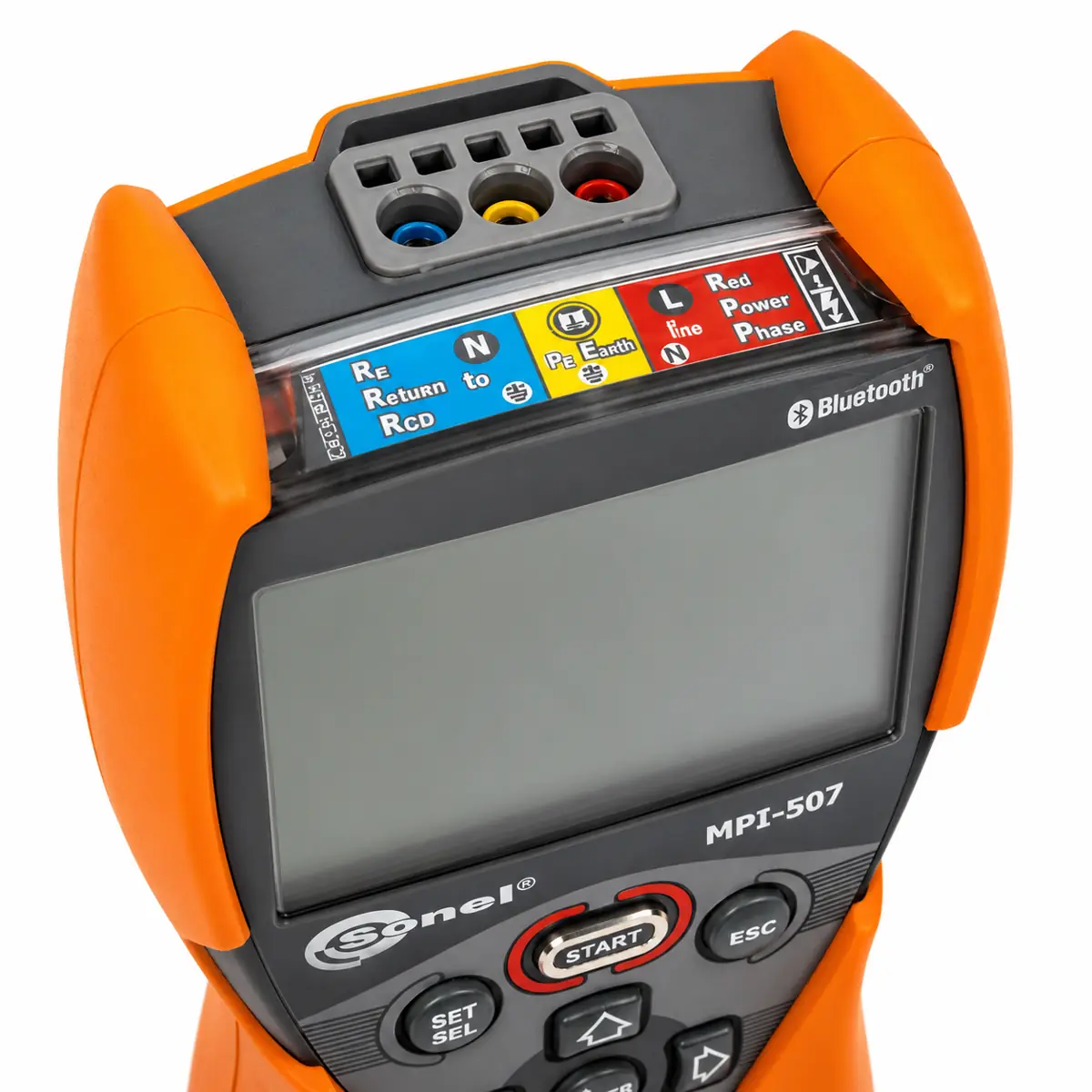

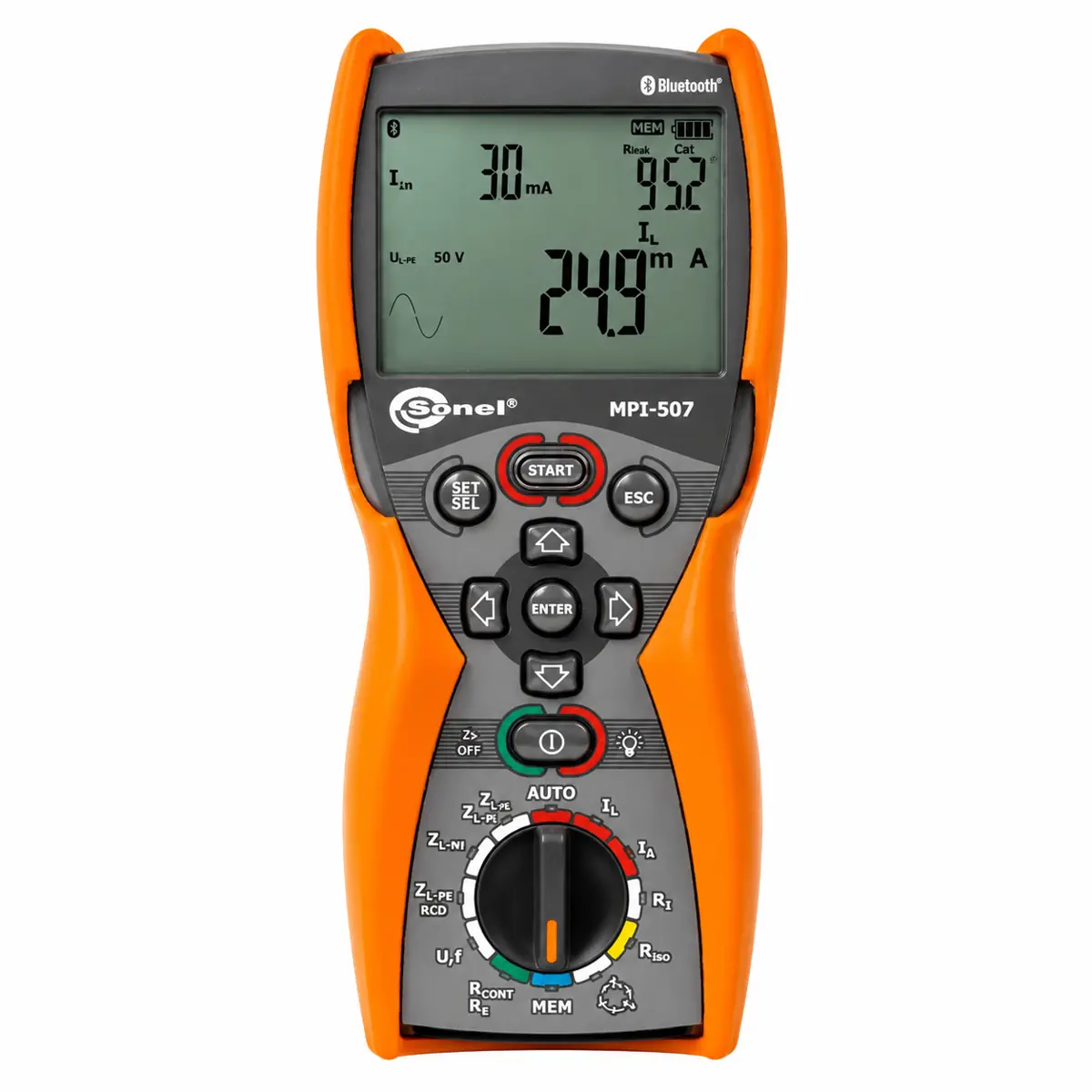

Medidor multifuncional Sonel MPI-507: un gran multitarea con resistencia de aislamiento y medición de toma de tierra en formato compacto
El medidor multifuncional de parámetros de instalación eléctrica Sonel MPI-507 es un modelo único de medidor pequeño que se utiliza para realizar mediciones precisas de los parámetros de instalación eléctrica. Esta herramienta profesional se caracteriza por esconder una gran cantidad de funciones de medición en sus bonitas y pequeñas dimensiones, con una forma excepcionalmente manejable y ergonómica que facilita su transporte y aumenta la comodidad del trabajo. Con su ayuda, es posible realizar mediciones básicas de varios tipos, incluida la medición de parámetros de bucle de cortocircuito, resistencia de aislamiento, medición de resistencia de conexión compensatoria y de protección, resistencia de la toma de tierra, así como ensayos de dispositivos de corriente residual tipo CA y A.
El medidor Sonel MPI-507, uno de los instrumentos de medición multifuncionales más pequeños del mercado, sorprende con su manejo intuitivo y sus numerosas posibilidades. Es un dispositivo versátil listo para trabajar en todas las condiciones, desarrollado para especialistas del sector eléctrico y de la instalación, así como para especialistas profesionales en medición. Debido a su forma compacta y precio favorable, el medidor les gustará especialmente a los usuarios sin experiencia, mientras que su excelente precisión será apreciada por los especialistas en medición avanzados. El dispositivo forma parte de la plataforma Sonel MeasureEffect™, un sistema integral que permite realizar mediciones, almacenar y administrar datos, y proporciona un control multinivel sobre los instrumentos.
Capacidades
- La medición de impedancia en cortocircuito con corriente de 15 mA permite realizar pruebas sin disparar el diferencial, con una corriente máxima de medición de 7,6 A (a 230 V) y 13,3 A (a 400 V),
- La medición de resistencia de la toma de tierra mediante el método de 3 polos permite comprobar la calidad del sistema de puesta a tierra en instalaciones domésticas,
- Las mediciones de resistencia de aislamiento con tensiones de medición de 100 V, 250 V y 500 V amplían el rango de diagnóstico de la instalación eléctrica,
- La función AUTO extendida con medición RCD, con posibilidad de medir ZL-PE con corriente pequeña, automatiza todas las mediciones para una forma de onda determinada,
- La autocalibración de los conductores de prueba ofrece la posibilidad de usar puntas de prueba con cualquier longitud, adaptándose a cada necesidad,
- Las indicaciones de la secuencia de fases permiten verificar el orden correcto de las fases en la instalación,
- La medición de resistencia de baja corriente con señal acústica facilita las pruebas de continuidad de forma rápida y audible,
- La memoria de 990 resultados permite almacenar un amplio historial de mediciones sin necesidad de tomar notas durante el trabajo,
- La transmisión inalámbrica Bluetooth de los datos al ordenador y el software Sonel Reports PLUS facilitan la generación de informes profesionales,
- El grado de protección IP67 garantiza el funcionamiento en condiciones ambientales difíciles con protección frente a la entrada de polvo y agua.
Características principales
- Medición de bucle en cortocircuito en redes con rangos de 220/380 V, 230/400 V, 240/415 V y frecuencia de 45…65 Hz.
- Indicación de resistencia de bucle en cortocircuito R y reactancia de bucle en cortocircuito X.
- Resistencia de la toma de tierra mediante método de 3 polos.
- Mediciones de resistencia de aislamiento con tensiones de medición: 100 V, 250 V, 500 V.
- Ensayo de protecciones diferenciales tipo AC y A, generales y selectivas para corriente diferencial de 10, 15, 30, 100, 300, 500 mA.
- Medición de baja tensión de la continuidad del circuito y la resistencia con corriente de ±200 mA según IEC 61557-4.
- Indicaciones de la secuencia de fases.
- Selección mediante conmutador giratorio con botones frontales iluminados y pantalla por segmentos.
- Posibilidad de usar adaptador de tipo WS para comprobar la instalación a través de toma estándar de 230 V.
